Прокладка кабеля: способы и условия прокладки

Прокладка силового провода конкретным способом определяется с учетом того, где по проекту запланировано прохождение кабельных линий. Прокладка кабеля и работы по монтажу достаточно сложны, поэтому выполняются по специальным технологиям. Современные методики прокладки кабельных линий представлены множеством способов – от специальных построек до подземных каналов.

Особенности прокладки кабеля

Передача электричества потребителю осуществляется кабельными линиями посредством силовых кабелей и воздушными линиями посредством проводов. Чтобы кабель безопасно и долго служил, при его прокладке нужно соблюдать правила:

• защитить провод от высокой температуры, холода и влаги;
• обеспечить защиту кабельной линии от механического повреждения;
• правильно выполнять соединение;
• соблюдать требования класса негорючести и бездымности проводника.

Все эти условия должны закладываться еще на этапе проектирования.

Прокладка кабелю в різних умовах

Монтаж кабелю може проводитися різними методами, вибір яких здійснюється в залежності від різних умов — наявності та розташування комунікацій, умови прокладки проводки, переріз проводу, температури навколишнього середовища тощо. Розглянемо найпопулярніші способи прокладання в різних умовах та системах з урахуванням індивідуальних особливостей.

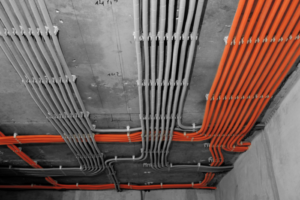

Открытая прокладка кабеля в помещении

Открытая прокладка кабеля – самый простой вариант, требующий защиты проводника от внешних воздействий. Чтобы провод не подвергался воздействию влаги, перепадам температур, механическим повреждениям, используют несколько методик прокладки:

1. Стальные, трубы выполнены из пластика или асбестоцемента. Сталь – материал, способный защитить от механического воздействия, электромагнитных излучений, возгорании при коротком замыкании. Конструкции из пластика – обладают хорошей коррозионной стойкостью, невысокой стоимостью. Асбестоцементные трубы — используются в производственных условиях для прокладки проволок в заливаемых бетонных конструкциях.
2. Гофрированные изделия – отличаются от обычных труб гибкостью, способны легко приобретать необходимую форму. Отсутствие дополнительных соединительных частей обеспечивает целостность и герметичность конструкций.
3. Кабель-канал и лотки используются при проведении нескольких ведущих линий по одной трассе. Лотки – открытые элементы из пластика или металла, прикрепляемые к стенам, на них укладывают кабели. Кабель-канал – закрытая конструкция, которую монтируют к стенам, полу или потолку. Провода в нем защищены от повреждения, визуально скрывает проводку, выглядит эстетично.

Скрытая прокладка кабеля

Скрытая прокладка – безопасный, но трудоемкий и затратный метод. Им пользуются при строительстве дома или капитальном ремонте, поскольку способ предполагает размещение проводов внутри стен, полов, потолков, под отделочными материалами, в декоративных конструкциях:

• Плинтус — элементы оснащены пазами для проводов с внутренней стороны, всегда доступ к кабельной линии.
  Стяжка пола — проложенный проводник заделывают штукатуркой или выполняют заливку целевым раствором, предварительно провода помещаются в гофру.

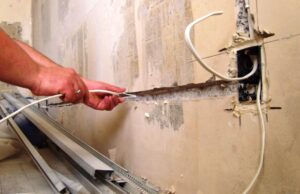

• Штробы – на поверхностях выполняется разметка, затем перфоратором делают штробы. В полученных углублениях производится скрытая прокладка кабеля, после поверхность покрывают штукатуркой.

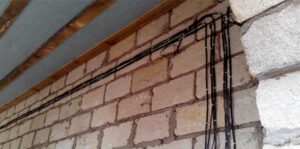

Наружная прокладка кабеля на открытом воздухе

Если необходимо сделать проводку на улице, например в частном секторе, на производстве, применяют два способа монтажа:

• Под землей роют траншеи на глубине 70 см, создают для защиты кирпичную кладку или берут ПНД трубы. Существуют кабели для наружной прокладки, не требующие дополнительной защиты. А кабель не имеет брони, его прокладка допускается только с применением дополнительной защиты от внешнего повреждения — в трубах, коробах, туннелях и т.п.
• Во влажной среде – прокладка кабельных сетей производится в специальных влагостойких компонентах, применяются модификации проводов, которые выдерживают максимальный уровень влажности.

Основные требования к выбору способа прокладки в разных условиях

Выбор метода прокладки кабеля – ответственный шаг, от которого зависит безопасность использования электричеством, долговечность эксплуатации бытовых устройств. На выбор метода влияют многие факторы: надежность и защищенность конструкций, особенности помещения, эстетичность, доступ к кабельным линиям.

Требования по выбору способа прокладки:

• в горючих материалах запрещено производить скрытую проводку без применения дополнительных защитных элементов, например стальных труб с заземлением;
• на любых огнеупорных поверхностях применяются все методы открытой и скрытой проводки; используется стандартный электрический кабель, который крепится к стене или потолку дюбелями-хомутами;
• скрытую прокладку с использованием штроб выполняют только в крепких кирпичных и бетонных стенах, на полу и потолке делают штробы после предварительных расчетов и разрешений;
• в пожароопасных помещениях допускается применением алюминиевой жилы, если ее концы и соединения завернуты сваркой или пайкой;
• если в сухом или жарком помещении напряжение составляет менее 1000V, используют все виды проводов, при превышении значения 1000V применяются закрытые или пыленепроницаемые провода;
• прокладка кабеля на улице возможна только при плюсовой температуре.

Выбор способа укладки кабеля производится по личному пожеланию владельца. Главное – соблюдать правила техники безопасности при монтаже, использовать качественные материалы и компоненты. Кабель в ассортименте можете ознакомиться и купить в SKYENERGY
