Як правильно підключити автомати в щитку

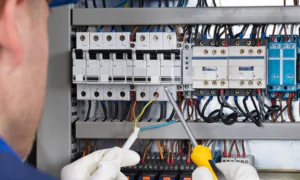

При виконанні електричних робіт з метою безпеки важливо їх здійснювати правильно. Сьогодні дізнаємося, як правильно та без наслідків виконати підключення автомата в щитку. Для під’єднання автоматичний вимикач має два контакти: верхній та нижній. Тому способу підключення кабелю теж два: зверху або знизу. За нормативами живильний провід приєднується до нерухомих контактів. Здійснюючи підключення автомата в щитку, важливо визначити місцезнаходження рухомих та нерухомих контактів. Щиток для автоматів містить підказки, що позначені спеціальними символами. Підключення до автомата відбувається залежно від знаходження нерухомих контактів. Залежно від виробника їхнє знаходження може змінюватися: клеми можуть розташовуватися як зверху, так і знизу.

 Розібравшись із цим питанням, слід визначитись зі способом монтажу:

1. Підключення зверху. За правилами підключення проводи живлення приєднують до нерухомих контактів — тобто на верхні клеми. Такий спосіб має естетичний вигляд.
2. Підключення знизу. За цим принципом підключаються автомати окремих брендів, наприклад, Hager, які оснащені спеціальними затискачами для гребінчастих шин.
3.

Як правильно підключати фазу — зверху чи знизу?

Встановлений автомат в щиток оснащений парою контактів рухомим і нерухомим. Після ознайомлення з нормативною технічною документацією напрошується висновок — фаза повинна приєднуватись до нерухомих контактів. Ця рекомендація справедлива до всіх типів засобів захисту: ПЗВ автомат, диференційний автомат. Якщо подивитися на будову автоматичного вимикача, нерухомий контакт це верхня клема. Рухомий контакт це нижні клеми.

 Серед професійних електриків вважається ознакою професіоналізму підключення фази саме зверху. Монтаж устаткування, де фаза приєднана знизу, вважають роботою дилетантів-самоучок. Тому на всіх серйозних організаціях, промислових об’єктах, громадських місцях підключення фази автомата в щитку виконується саме зверху.

Підключення автоматів у щитку: найпоширеніші помилки

Навіть незначні помилки, допущені під час під’єднання автомата в щитку, найближчим часом перетворяться на великі проблеми. Причому найчастіше їх роблять навіть досвідчені електрики:

1. Попадання ізоляції під контакт. Доволі часто, не знявши ізоляцію необхідної довжини, майстри затягують провід у затиску. Ціною такої помилки буде недостатній контакт, а отже, його постійне нагрівання. Згодом ситуація погіршуватиметься, нагрів збільшиться до такої міри, що ізоляція плавитиметься — все це призведе до пожежі.
2.     Підключення декількох жил різних перетинів на одну клему AB. Така помилка призведе до порушення контакту, після деякого часу виникне плавлення ізоляції з подальшим загорянням. Якщо виникла потреба під’єднати кілька пристроїв в щиток під автомати від одного проводу, то для цього підходить гребінчаста шина.
3. Некоректне визначення чутливості. Існує такий параметр пристрою як поріг спрацьовування. Зазвичай недосвідчені майстри купують дифавтомат, розрахований на 30мА. Такий агрегат має занадто високу чутливість. Це призводить до прискорених марних спрацьовувань: короткого замикання не утворилося, але високе навантаження дає зворотний зв’язок, пристрій відключає живлення.

Поділ автоматів у щитку по групах

 Створення селективного захисту об’єкта з поділом ліній захисту дасть змогу групувати захисні пристрої (дифавтомат, перекидний автомат або ПЗВ). Це вимагає дотримання таких рекомендацій:

1. Групувати кожну лінію з використанням шин нульового провідника та заземлення, встановлених на DIN-рейку по різні сторони від пристроїв захисту однієї групи.
2.     Підключати устаткування однієї групи за допомогою гребінчастої шини, подаючи фазу силового проводу лише на один автомат.
3.     Для забезпечення безпеки слід використовувати заглушки зі сторони гребінки, особливо в разі близького розташування захисних приладів різних груп.
4. Під’єднання великих побутових приладів та пристроїв більшої потужності має здійснюватися до окремої лінії з відповідним автоматом.

 Необхідно попередньо визначити кількість ДІН-рейок для встановлення в щиток для автоматів та налаштувати їх підключення так, щоб між устаткуванням різних груп зберігався певний простір для відведення тепла. Під час нагрівання важливо врахувати, що теплові параметри розчіплювачів мають властивість змінюватись.

Особливості приєднання жил кабелів до автоматів у щитку

У розподільчий щиток під автомати монтуються пристрої із закріпленням на спеціалізованому металевому профілі, відомому як DIN-рейка. В залежності від кількості захисних приладів, вказані рейки можуть бути розміщені в декількох рядах. Розглянемо особливості під’єднання жил до автоматів у щитку:

1. В однополюсних автоматів одна клема призначена для фази силового кабелю, а інша орієнтована для фази внутрішньої розводки.
2.     Для приєднання нульового дроту в пристроях 1-полюсного та багатополюсного типу використовується спеціальна шина на ДІН-рейці.
3.     У диференційних автоматів, які періодично встановлюють для живлення більш потужного обладнання, є по дві клеми на вході та виході: одна призначена для фази, інша орієнтована для під’єднання нуля.
4.     Жили заземлення вхідних/вихідних кабелів з’єднуються з шиною заземлення, закріпленою на засувці до ДІН-рейки.
5. Якщо один силовий кабель під’єднують до кількох автоматів, під’єднання фази здійснюється до належної клеми одного з блоків, а на решту автоматів струм передають через перемички або гребінчасту шину.

 За умови правильного під’єднання автомата в щитку, уникаючи помилок, які можуть призвести до небажаних наслідків, виконати цю роботу можна самостійно. Необхідні компоненти для електропроводки можна придбати в каталозі компанії SKYENERGY.
